برد کولر گازی اصلی، اینورتر، داخلی و خارجی؛ خرید برد اسپلیت

کولر گازی یکی از پرکاربردترین سیستم‌های تهویه مطبوع در محیط‌های مسکونی، تجاری و صنعتی است که عملکرد صحیح آن وابستگی زیادی به سلامت قطعات الکترونیکی، به‌خصوص برد کنترل دارد. برد کولر گازی به‌عنوان مرکز فرماندهی دستگاه، وظیفه دریافت اطلاعات از سنسورها، پردازش داده‌ها و ارسال فرمان به بخش‌هایی مانند کمپرسور، فن‌ها، شیر چهارطرفه و سایر اجزا را بر عهده دارد. با توجه به تنوع بالای مدل‌های کولر گازی، تفاوت میان سیستم‌های معمولی و اینورتر و استفاده از بردهای مختلف مانند برد اصلی، برد اینورتر، برد یونیت داخلی، برد یونیت خارجی و برد پاور، شناخت ساختار، عملکرد و ویژگی‌های هر نوع برد اهمیت زیادی دارد. در این مقاله به بررسی کامل برد کولر گازی، انواع آن، نحوه عملکرد، عوامل مؤثر بر قیمت و نکات مهم هنگام خرید و انتخاب برد مناسب پرداخته می‌شود تا کاربران و تعمیرکاران بتوانند با آگاهی بیشتر، بهترین انتخاب را برای تعمیر و نگهداری سیستم تهویه مطبوع خود داشته باشند.

برد کولر گازی چیست؟

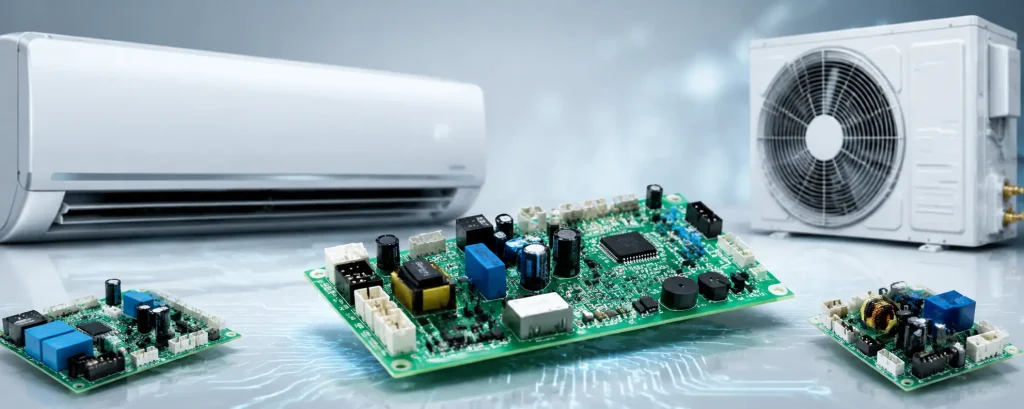

برد کولر گازی یا برد الکترونیکی کولر گازی (Air Conditioner PCB) یکی از اصلی‌ترین قطعات کنترلی سیستم تهویه مطبوع است که وظیفه مدیریت و هماهنگی عملکرد تمامی بخش‌های کولر را بر عهده دارد. این قطعه با دریافت اطلاعات از سنسورها، ریموت کنترل و بخش‌های مختلف دستگاه، فرمان لازم برای راه‌اندازی و کنترل کمپرسور، فن داخلی و خارجی، شیر چهارطرفه، موتور فن، نمایشگر و سایر اجزا را صادر می‌کند. در کولرهای معمولی، برد وظیفه کنترل روشن و خاموش شدن و تنظیم عملکرد دستگاه را دارد، اما در مدل‌های اینورتر با استفاده از مدارهای پیشرفته مانند میکروکنترلر، آی‌سی‌های درایور و ماژول‌های قدرت، سرعت کمپرسور را به‌صورت هوشمند تنظیم کرده و باعث کاهش مصرف انرژی و افزایش راندمان می‌شود. خرابی برد کولر گازی می‌تواند باعث بروز مشکلاتی مانند روشن نشدن دستگاه، نمایش خطا، کار نکردن فن یا کمپرسور، نوسان عملکرد و کاهش سرمایش شود؛ به همین دلیل انتخاب و نصب برد سازگار با مدل و پارت‌نامبر دستگاه اهمیت زیادی در تعمیر اصولی کولر گازی دارد.

انواع برد کولر گازی

برد کولر گازی یکی از مهم‌ترین قطعات الکترونیکی در ساختار سیستم‌های تهویه مطبوع است که وظیفه کنترل، پردازش اطلاعات و مدیریت عملکرد بخش‌های مختلف دستگاه را بر عهده دارد. با توجه به تنوع مدل‌های اسپلیت، نوع کمپرسور، فناوری‌های به‌کاررفته و تفاوت در ساختار مدارهای الکترونیکی، بردهای کولر گازی در انواع مختلفی طراحی و تولید می‌شوند که هرکدام وظیفه مشخصی در عملکرد صحیح سیستم دارند. شناخت انواع بردهای اسپلیت مانند برد کنترل مرکزی (Control Board)، برد اینورتر (Inverter PCB)، برد معمولی غیر اینورتر، برد یونیت داخلی (Indoor Board)، برد یونیت خارجی (Outdoor Board) و برد پاور (Power Board) به کاربران، تعمیرکاران و فعالان حوزه قطعات الکترونیکی کمک می‌کند تا هنگام عیب‌یابی، تعمیر یا تعویض برد، انتخاب دقیق‌تر و اصولی‌تری داشته باشند. در ادامه، هر یک از این بردها، ساختار، وظایف، کاربردها و نقش آن‌ها در عملکرد کولر گازی به‌صورت تخصصی بررسی می‌شود.

برد کنترل مرکزی (Control Board) اسپلیت

برد کنترل مرکزی یا Control Board اسپلیت مهم‌ترین واحد پردازشی و مدیریتی در سیستم تهویه مطبوع است که وظیفه کنترل و هماهنگی تمامی عملکردهای کولر گازی را بر عهده دارد. این برد الکترونیکی با استفاده از میکروکنترلر، سنسورها و مدارهای فرمان، اطلاعات مربوط به دما، فشار، سرعت فن، وضعیت کمپرسور و تنظیمات کاربر را پردازش کرده و دستورات لازم را به بخش‌های مختلف دستگاه ارسال می‌کند. در اسپلیت‌های معمولی، برد کنترل مرکزی وظیفه مدیریت روشن و خاموش شدن کمپرسور، کنترل فن داخلی و خارجی، نمایش خطاها و ارتباط بین یونیت داخلی و خارجی را انجام می‌دهد، در حالی که در مدل‌های اینورتر با کنترل دقیق ماژول قدرت (IPM)، سرعت کمپرسور را تنظیم کرده و باعث کاهش مصرف انرژی، عملکرد پایدارتر و افزایش عمر قطعات می‌شود. خرابی این برد می‌تواند موجب مشکلاتی مانند عدم دریافت فرمان از ریموت، روشن نشدن کولر، کار نکردن کمپرسور یا فن، نمایش کد خطا و اختلال در ارتباط بین پنل داخلی و یونیت خارجی شود؛ بنابراین استفاده از برد کنترل مرکزی سازگار با مدل و مشخصات فنی دستگاه برای تعمیر و حفظ عملکرد صحیح اسپلیت اهمیت بالایی دارد.

برد اینورتر اسپلیت

برد اینورتر اسپلیت یا Inverter PCB Board یکی از پیشرفته‌ترین بخش‌های الکترونیکی در کولرهای گازی نسل جدید است که وظیفه کنترل هوشمند سرعت و توان کمپرسور را بر عهده دارد. این برد با دریافت اطلاعات از سنسورهای دما، فشار و شرایط کاری دستگاه، فرکانس و ولتاژ خروجی موتور کمپرسور را به‌صورت لحظه‌ای تنظیم می‌کند تا ظرفیت سرمایش یا گرمایش متناسب با نیاز محیط تغییر کند. برد اینورتر معمولاً شامل بخش‌هایی مانند مدار یکسوساز (Rectifier)، خازن‌های DC، ماژول قدرت IPM، IGBT یا MOSFETهای قدرت، درایور موتور و میکروکنترلر پردازشی است که جریان و سرعت کمپرسور سه‌فاز را با دقت بالا کنترل می‌کنند. استفاده از این برد باعث کاهش مصرف برق، استارت نرم کمپرسور، کاهش استهلاک قطعات، عملکرد کم‌صداتر و افزایش راندمان انرژی اسپلیت می‌شود. خرابی برد اینورتر می‌تواند باعث روشن نشدن کمپرسور، خطاهای حفاظتی، نوسان دور موتور، قطع و وصل شدن دستگاه یا کاهش قدرت سرمایش شود؛ به همین دلیل تعمیر یا تعویض آن نیازمند بررسی دقیق مدار، تطابق کامل پارت‌نامبر و استفاده از برد سازگار با مدل کولر گازی است.

برد معمولی (غیر اینورتر) اسپلیت

برد معمولی اسپلیت یا Non-Inverter PCB Board نوعی برد الکترونیکی در کولرهای گازی با کمپرسور دور ثابت است که وظیفه کنترل و مدیریت عملکرد اصلی دستگاه را بر عهده دارد. این برد با دریافت فرمان از ریموت کنترل و اطلاعات سنسورهای دما، دستورات لازم برای راه‌اندازی و قطع کمپرسور، کنترل موتور فن داخلی و خارجی، عملکرد شیر چهارطرفه، نمایشگر و سیستم‌های حفاظتی را صادر می‌کند. برخلاف بردهای اینورتر، در مدل‌های معمولی کنترل سرعت کمپرسور انجام نمی‌شود و کمپرسور تنها در حالت روشن یا خاموش کار می‌کند؛ به همین دلیل ساختار این بردها ساده‌تر بوده و معمولاً شامل قطعاتی مانند رله‌های قدرت، ترانزیستورها، آی‌سی پردازنده، مدار تغذیه، سنسور ورودی و مدارهای فرمان است. برد غیر اینورتر به دلیل طراحی ساده، تعمیرپذیری مناسب و قیمت اقتصادی، در بسیاری از کولرهای گازی دیواری معمولی استفاده می‌شود. خرابی این برد می‌تواند باعث روشن نشدن دستگاه، عدم فرمان به کمپرسور، کار نکردن فن‌ها، نمایش خطا یا اختلال در عملکرد سرمایش و گرمایش شود؛ بنابراین انتخاب برد جایگزین با مشخصات فنی، ولتاژ کاری و مدل دقیق اسپلیت اهمیت زیادی دارد.

برد یونیت داخلی (Indoor Board) اسپلیت

برد یونیت داخلی اسپلیت یا Indoor Board PCB یکی از بخش‌های اصلی سیستم کنترل کولر گازی است که در پنل داخلی دستگاه نصب شده و وظیفه مدیریت عملکرد اجزای داخلی و ارتباط با یونیت خارجی را بر عهده دارد. این برد اطلاعات دریافتی از ریموت کنترل، سنسورهای دما، سنسور اواپراتور و سایر ورودی‌ها را پردازش کرده و فرمان‌های لازم برای کنترل موتور فن داخلی، نمایشگر، موتور پره‌های هوا (Swing)، سیستم تایمر، بیزر، گیرنده مادون قرمز و ارسال سیگنال به برد یونیت خارجی را صادر می‌کند. در مدل‌های اینورتر، برد داخلی علاوه بر کنترل عملکردهای معمول، وظیفه تبادل داده با برد اینورتر و مدیریت هوشمند شرایط کاری کمپرسور را نیز بر عهده دارد. خرابی برد یونیت داخلی می‌تواند باعث مشکلاتی مانند روشن نشدن پنل، عدم پاسخ‌گویی به ریموت، کار نکردن فن، نمایش خطا، اختلال در تنظیم دما یا قطع ارتباط بین یونیت داخلی و خارجی شود؛ بنابراین هنگام تعویض این قطعه باید به مدل دقیق اسپلیت، شماره فنی (Part Number)، نوع سیستم (معمولی یا اینورتر) و سازگاری نرم‌افزاری برد توجه ویژه‌ای داشت.

برد یونیت خارجی (Outdoor Board) اسپلیت

برد یونیت خارجی اسپلیت یا Outdoor Board PCB یکی از مهم‌ترین قطعات الکترونیکی در بخش بیرونی کولر گازی است که وظیفه کنترل و مدیریت عملکرد کمپرسور، فن کندانسور و ارتباط بین یونیت داخلی و خارجی را بر عهده دارد. این برد با دریافت اطلاعات از برد داخلی و سنسورهای مربوط به دما، فشار و شرایط کاری سیستم، فرمان‌های لازم برای راه‌اندازی کمپرسور، کنترل رله‌ها، محافظت از مدارهای قدرت و تنظیم عملکرد یونیت خارجی را صادر می‌کند. در کولرهای گازی معمولی، برد یونیت خارجی معمولاً شامل مدار تغذیه، رله‌های قدرت، مدار فرمان کمپرسور، کنترل فن و بخش‌های حفاظتی است، اما در مدل‌های اینورتر دارای مدارهای پیشرفته‌تری مانند ماژول IPM، IGBT، درایور کمپرسور و مدار پردازش سرعت موتور می‌باشد. خرابی برد یونیت خارجی می‌تواند باعث روشن نشدن کمپرسور، کار نکردن فن کندانسور، ایجاد کد خطا، قطع ارتباط بین پنل‌ها یا کاهش شدید سرمایش و گرمایش دستگاه شود؛ بنابراین هنگام تعمیر یا تعویض این قطعه باید به مدل دقیق اسپلیت، نوع کمپرسور، ولتاژ کاری، پارت‌نامبر و سازگاری کامل برد با سیستم توجه شود.

برد پاور (Power Board) اسپلیت

برد پاور اسپلیت یا Power Board PCB یکی از بخش‌های حیاتی مدار الکترونیکی کولر گازی است که وظیفه تأمین، توزیع و کنترل توان الکتریکی مورد نیاز بخش‌های مختلف دستگاه را بر عهده دارد. این برد معمولاً در یونیت خارجی نصب شده و با دریافت برق ورودی، ولتاژهای مورد نیاز مدارهای کنترلی، کمپرسور، موتور فن و سایر مصرف‌کننده‌ها را مدیریت می‌کند. در ساختار برد پاور از قطعات قدرتی مانند رله‌ها، پل دیود، خازن‌های الکترولیتی، ترانزیستورهای قدرت، IGBT، MOSFET و مدارهای حفاظتی استفاده می‌شود تا جریان و ولتاژ با ایمنی و پایداری مناسب به بخش‌های مختلف ارسال شود. در کولرهای گازی اینورتر، برد پاور نقش مهمی در تبدیل برق AC به DC و سپس تولید خروجی سه‌فاز با فرکانس متغیر برای کنترل سرعت کمپرسور دارد. خرابی این برد می‌تواند باعث روشن نشدن کامل دستگاه، قطع برق کمپرسور، سوختن فیوز، ایجاد خطاهای حفاظتی، نوسان عملکرد یا آسیب به سایر قطعات الکترونیکی شود؛ به همین دلیل بررسی دقیق مدار قدرت، سلامت قطعات و تطابق کامل برد پاور با مدل و ظرفیت اسپلیت هنگام تعمیر یا تعویض آن اهمیت زیادی دارد.

علائم خرابی برد کولر گازی

خرید برد کولر گازی

اطلاعات تماس فروشنده برد کولر گازی بردینو

• کارشناس فروش: ۰۹۹۲۹۶۲۰۹۴۲

• تلفن ثابت: ۰۷۱۹۱۶۹۰۸۹۶

• آدرس: شیراز، خیابان فخرآباد، مجتمع تجاری فخرآباد، طبقه اول، پلاک ۸

جمع‌بندی

برد کولر گازی به‌عنوان یکی از مهم‌ترین اجزای الکترونیکی سیستم تهویه مطبوع، نقش اساسی در کنترل، هماهنگی و عملکرد صحیح تمامی بخش‌های دستگاه دارد. شناخت انواع بردهای کولر گازی شامل برد اصلی، برد اینورتر، برد یونیت داخلی، برد یونیت خارجی و برد پاور، به انتخاب صحیح قطعه، تعمیر اصولی و افزایش طول عمر دستگاه کمک می‌کند. با توجه به حساسیت این قطعه و تأثیر مستقیم آن بر عملکرد کمپرسور، فن‌ها و سیستم‌های کنترلی، استفاده از برد سازگار با مدل، پارت‌نامبر و مشخصات فنی کولر گازی اهمیت بالایی دارد. انتخاب یک تأمین‌کننده معتبر مانند بردینو که تنوع بالایی از بردهای اصلی و باکیفیت را برای برندهای مختلف ارائه می‌دهد، می‌تواند باعث کاهش هزینه‌های تعمیر، جلوگیری از آسیب به سایر قطعات و تضمین عملکرد پایدار سیستم تهویه مطبوع شود.
